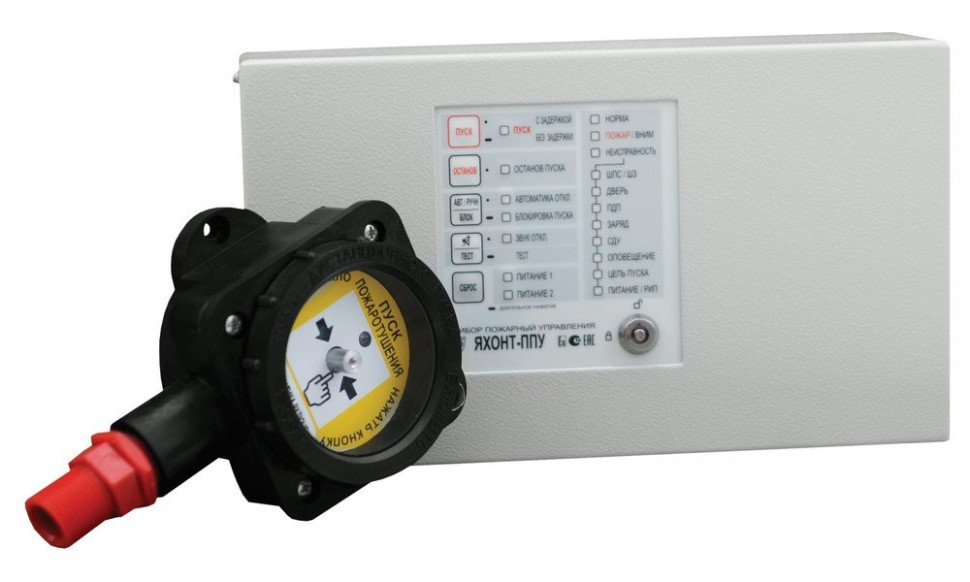

Яхонт-ППУ-ПК

Назначение изделия

Предназначен для приема сигналов от пожарных извещателей и выдачи сигналов управления электрозапускаемой установкой газового (порошкового, аэрозольного) пожаротушения, а также для контроля состояния установки, управления устройствами оповещения и инженерным оборудованием.

Область применения прибора - системы автоматического пожаротушения взрывоопасных объектов.

Запуск пожаротушения осуществляется в автоматическом режиме - по сигналу срабатывания пожарного извещателя в шлейфе сигнализации, либо в ручном режиме - с панели прибора или по сигналу от пультов дистанционного пуска, установленных на путях эвакуации.

Особенности

Прибор Яхонт-ППУ-ПК имеет входные искробезопасные электрические цепи уровня «ia» подгруппы IIB, имеет маркировку взрывозащиты [Exia]IIB, соответствует требованиям ГОСТ Р 52350.0, ГОСТ Р 52350.11 и предназначен для установки вне взрывоопасных зон.

Прибор обеспечивает искробезопасность следующих цепей:

1) шлейф сигнализации;

2) шлейф дистанционного пуска;

3) шлейф контроля дверей.

ППУ-ПК предназначен для использования совместно с взрывозащищенными искробезопасными ПИ: тепловыми ИП101 Гранат, Гранат-МД, ручными ИП535 Гарант, Гарант-М, оповещателями СКОПА, ЗОВ, устройством контроля линии оповещения УКЛО.

Допускается работа с другими типами искробезопасных ПИ, параметры которых допускают их включение в ШС прибора, и другими типами оповещателей, предназначенными для эксплуатации во взрывоопасных зонах.

К ППУ-ПК по двухпроводной линии подключаются 1...4-х ПДП, предназначенных для дистанционного контроля режима работы ППУ и дистанционного запуска средств пожаротушения.

ПДП является искробезопасным электрооборудованием, имеет маркировку взрывозащиты ExibIIBT6, соответствует требованиям ГОСТ Р 52350.0, ГОСТ Р 52350.11 и предназначен для установки во взрывоопасных зонах помещений и наружных установок класса 1 или 2 по ГОСТ Р 52350.10.

В искробезопасную цепь контроля дверей могут подключаться серийные пассивные (нетокопотребляющие) охранные извещатели, либо иные датчики положения дверей (кнопки, переключатели и т.п.), разрешенные к применению во взрывоопасных зонах.
