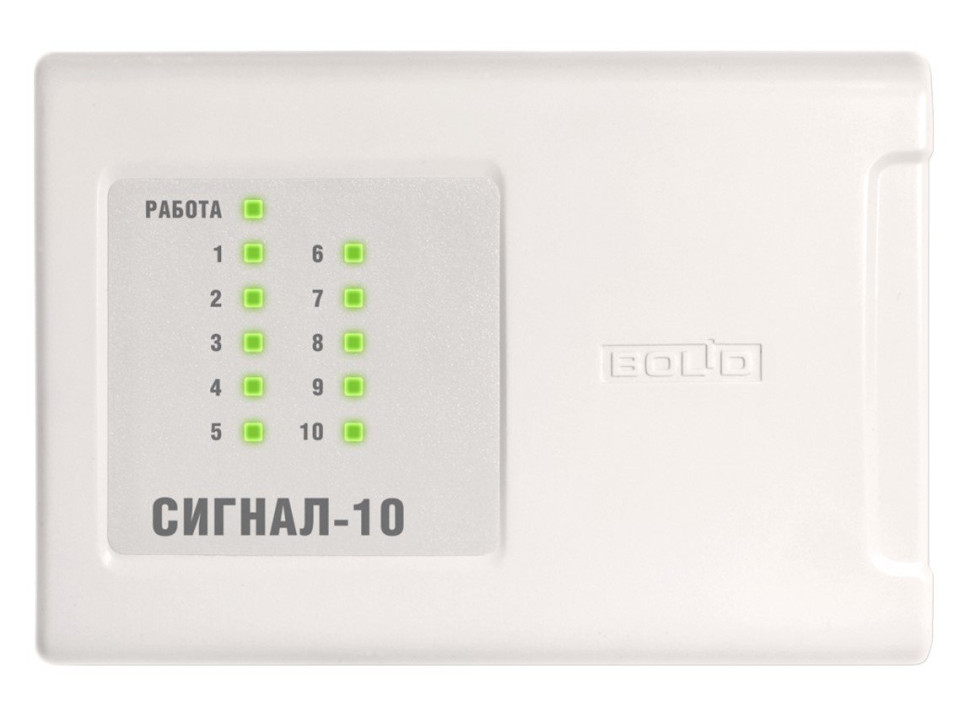

Сигнал-10

Назначение изделия

Прибор приемно-контрольный охранно-пожарный "Сигнал-10" предназначен для:

- контроля 10-ти шлейфов сигнализации;

- управления звуковыми и световыми оповещателями;

- приема команд и выдачи извещений по интерфейсу RS-485;

- выдачи тревожных извещений на пульт централизованного наблюдения.

Особенности

В автономном режиме "Сигнал-10" представляет собой однокомпонентный приемно-контрольный охранный прибор и выполняет следующие функции:

- контролирует неадресные шлейфы сигнализации:

* тип 4: охранный

* тип 5: охранный с распознаванием нарушения блокировочного контакта извещателя

* тип 6: технологический

* тип 7: охранный входной

* тип 11: тревожный

* тип 12: программируемый технологический

* тип 14: пожарный адресно-пороговый

* тип 16: пожарный ручной

- управляет 2-мя релейными выходами без контроля подключаемых цепей

- управляет 2-мя ключевыми транзисторными выходами с контролем подключаемых цепей

- отображает состояние шлейфов сигнализации и сообщения о неисправности на 11 встроенных индикаторах

- поддерживает процедуру взятия/снятия шлейфов сигнализации с помощью электронных идентификаторов (ключей и карточек) через подключаемый внешний считыватель

- позволяет одновременно управлять группой своих шлейфов сигнализации

- позволяет сохранять в энергонезависимой памяти до 85 электронных идентификаторов и их полномочия по управления шлейфами сигнализации

- питается от одного или двух независимых внешних источников питания постоянного тока

- имеет датчик вскрытия корпуса

В составе системы ИСО «Орион», совместно с сетевым контроллером (пультом контроля и управления «С2000М» либо компьютером с установленным ПО АРМ «Орион»), блок представляет собой совмещённый приёмно-контрольного прибор и прибор управления.

Дополнительно к функциям в автономном режиме блок выполняет следующие функции:

- контролирует пожарные неадресные шлейфы сигнализации:

* тип 1: пожарный дымовой двухпороговый (с распознаванием сработки одного и двух извещателей в ШС);

* тип 2: пожарный комбинированный однопороговый (с возможностью подключения тепловых и дымовых извещателей);

* тип 3: пожарный тепловой двухпороговый.

- контролирует пожарный адресно-пороговый шлейф сигнализации (тип 14 с извещателями "ДИП-34ПА", "С2000-ИП-ПА", "ИПР 513-3ПА")

- передает в ИСО «Орион» сообщения о событиях: состоянии шлейфов, попытках взятия шлейфов на охрану (снятия с охраны), аварийном режиме, неисправностях шлейфов, релейных выходов, питания и т.д.

- поддерживает централизованное управление своими выходами по событиям в ИСО «Орион»: тревогах в разделах охраны, разрешении/запрещении прохода в точках доступа и т.д.

- поддерживает процедуру взятия/снятия своих шлейфов сигнализации с помощью электронных идентификаторов (ключей и карточек) через любой считыватель в системе

- поддерживает процедуру взятия/снятия своих шлейфов сигнализации с помощью системных кнопочных клавиатур и с сетевого контроллера

- передает текущие значения сопротивлений шлейфов сигнализации с подключенными извещателями и сигнализаторами по запросу сетевого контроллера;

- имеет в энергонезависимой памяти буфер на 512 событий. В буфер сохраняются сообщения, которые не могут быть переданы сетевому контроллеру при отсутствии связи
