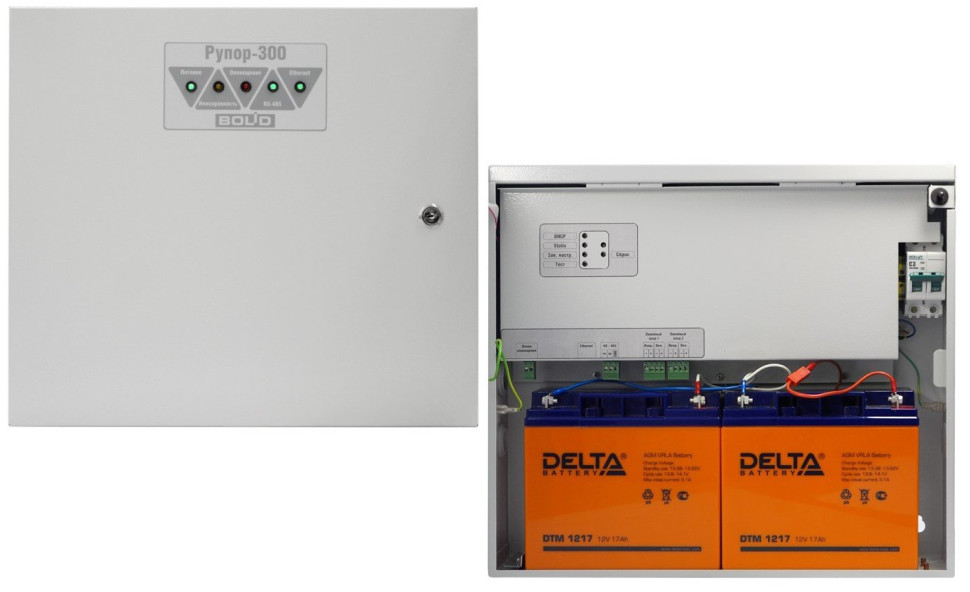

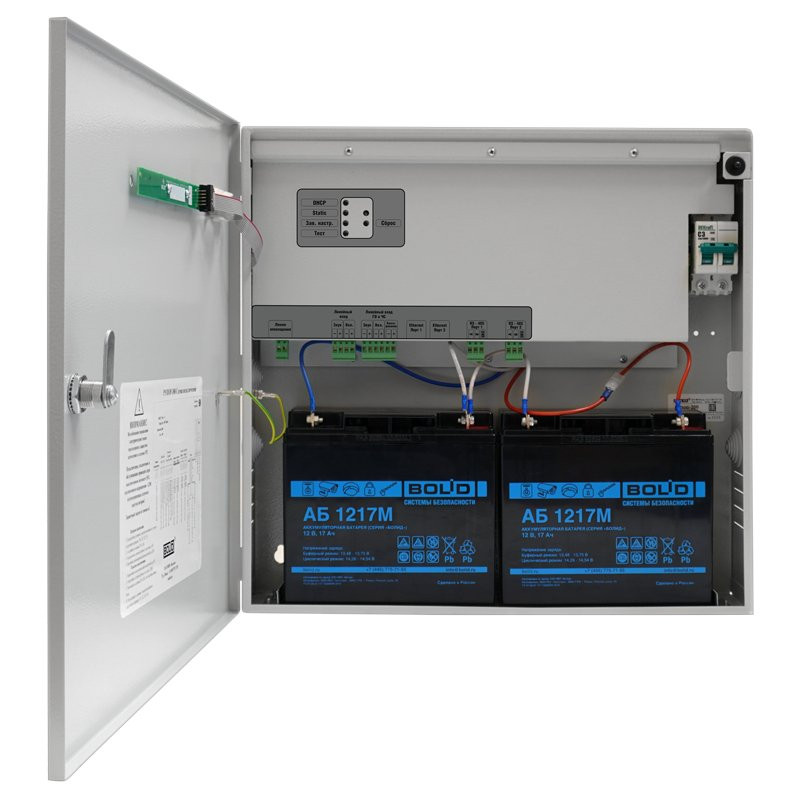

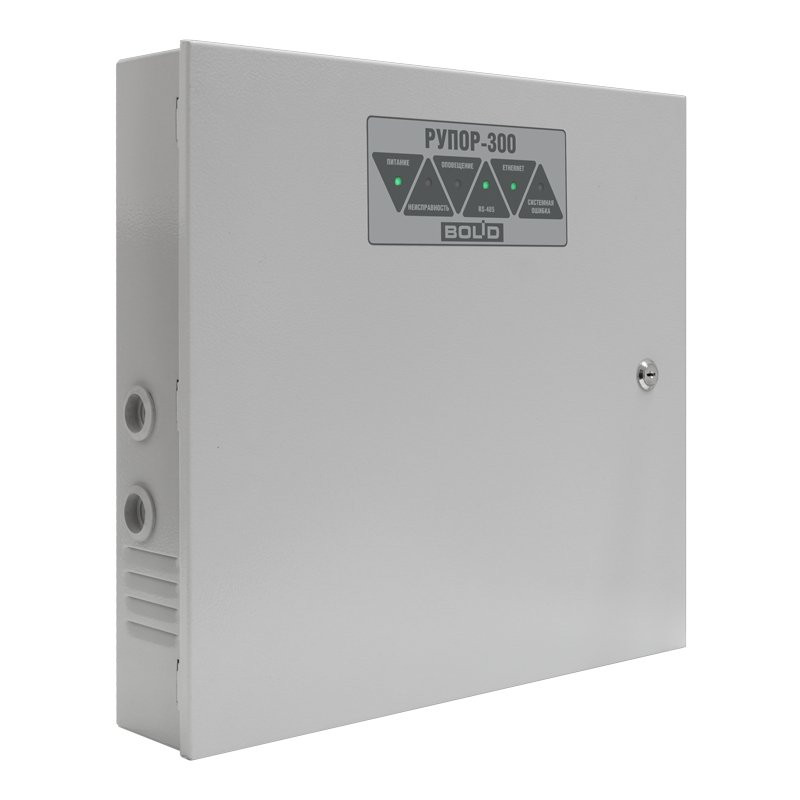

Рупор-300

Назначение изделия

Блок речевого оповещения "Рупор-300" предназначен для воспроизведения записанных в блок или трансляции внешних речевых сообщений о действиях, направленных на обеспечение безопасности и оповещения при возникновении пожара и других чрезвычайных ситуаций. Блок может работать только в составе ИСО "Орион"

Особенности

● Блок в комплекте с ПКУ «С2000М исп.02» или прибором приёмно-контрольным и управления «Сириус» («Сириус»), может быть использован для построения систем оповещения и управления эвакуацией (СОУЭ) третьего, а при использовании совместно с комплексом «Рупор Диспетчер исп.02» - четвертого и пятого типов по классификации СП 3.13130.2009

● Включение блока в режим передачи сигналов оповещения осуществляется по команде от сетевого контроллера ИСО «Орион» или от Микрофонной консоли-20

● Блок совместно с приборами ИСО «Орион» и пультом контроля и управления (ПКУ) «С2000М» может выполнять функции блочно-модульного прибора управления речевым оповещением по ГОСТ 53325-2012, конструктивно образуя прибор управления пожарный блочно-модульного исполнения

● Воспроизводит речевые сообщения согласно их приоритетам (прерывание одного оповещения более приоритетным, поочерёдное воспроизведение сообщений с одинаковым приоритетом), обеспечивая возможность корректировки порядка эвакуации с учетом направления распространении пожара

● Поддерживает работу с несколькими микрофонными консолями с учётом их приоритетов и типов

● Обеспечивает программирование ряда параметров: пауз между речевыми сообщениями, преамбулы речевого оповещения (звукового сигнала для привлечения внимания), самих речевых сообщений, а также приоритета оповещения

● Для трансляции сигналов ГО и ЧС блок оборудован линейным входом, имеющим вход запуска внешнего оповещения с контролем целостности и выход подтверждения запуска оповещения

● Для трансляции звукового сигнала с внешних источников блок оборудован линейным входом, имеющим вход запуска внешнего оповещения

● ПО блока позволяет настраивать приоритет трансляции для каждого источника сигнала в отдельности

● Поддерживает резервированный интерфейс RS-485

● Поддерживает резервированные порты Ethernet

● Блок поддерживает потоковое вещание с помощью программного обеспечения «Аудио Сервер», «Аудио Сервер 2» или любой программы, поддерживающей потоковое вещание, для этих целей блок оборудован портом Ethernet

● Блок может использоваться для трансляции музыки, а также рекламных и служебных сообщений (предварительно записанных или переданных с помощью микрофона через ПО «Аудио Сервер» или «Аудио Сервер 2»)

● Блок позволяет транслировать звуковой сигнал с линейных входов на другие блоки через локальную сеть Ethernet

● Имеет функцию контроля линий оповещения с помощью адресных модулей контроля «Рупор-300-МК»

● Блок допускает подключение до 20 модулей контроля «Рупор-300-МК», что позволяет построить разветвлённую линию оповещения

● Имеет контроль вскрытия корпуса прибора, целостности основного и резервного источников питания

● В качестве исполнительных элементов речевого оповещения применяются речевые оповещатели серии ОПР-С1, ОПР-П1, ОПР-У1 или аналогичные высокоомные речевые оповещатели (с входными трансформаторами), рассчитанными на напряжение не менее 100 В

● Максимальная суммарная мощность подключаемых акустических модулей составляет 300 Вт

Дополнительное оборудование

(283932) - АБ 1217М, Аккумулятор


(283113) - ОПР-П103.1, Громкоговоритель потолочный 3 Вт

(283117) - ОПР-С103.1, Громкоговоритель настенный 3 Вт

(283118) - ОПР-С106.1, Громкоговоритель настенный 1,5/3/6 Вт

(283119) - ОПР-С120.1, Громкоговоритель настенный 5/10/20 Вт

(286274) - ОПР-У110.1, Громкоговоритель всепогодный 5/10 Вт

(286275) - ОПР-У130.1, Громкоговоритель всепогодный 15/30 Вт

(286276) - ОПР-У150.1, Громкоговоритель всепогодный 25/50 Вт


(286272) - Рупор-300-МК, Адресный модуль контроля линий
