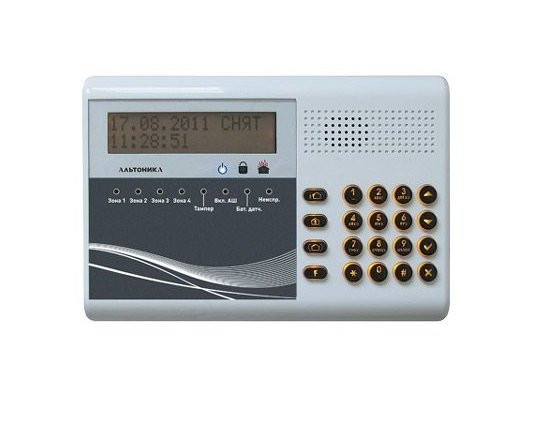

RS-201PG

Особенности

"Блок обработки Риф Патруль" выполняет следующие функции:

● Инициализация жезла (запись в жезл частотной литеры, мощности передатчика, меток начала и конца маршрута);

● Прием телеграмм из ЦПП;

● Запоминание списка ID жезлов с привязкой к маршрутам;

● Запоминание временных интервалов и кодов меток для каждого маршрута;

● Формирование подтверждений и команд для передачи через ЦПП;

● Сравнение интервалов времени между считываниями меток с учетом разброса интервалов времени, заданного в процентах;

● Индикация прохождения выбранного маршрута на лицевой панели БО с помощью 32 светодиодов;

● Просмотр журнала событий на ЖКИ;

● Контроль наличия связи с жезлом охранника;

● Передача событий на ПК и/или на пост централизованной охраны.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Максимальное количество меток маршрутов: 255

Максимальное количество жезлов в системе: 8,

Максимальное количество маршрутов: 8

Максимальное количество маршрутов, проходящих одновременно: 8

Минимальное количество точек маршрута: 1

Максимальное количество точек одного маршрута: 32

Количество дополнительных тревожных кнопок: 20

Сопряжение с приемником RS-201RD: RS-485

Сопряжение с блоком выносной индикации РИФ-ОП-БВИ : RS-485

Сопряжение с передатчиком RS-201TD-RR (RS-202TD-RR) или приемопередатчиком Базальт-550 : RS-485

Сопряжение с GSM модулем: TTL

Выход на компьютер: RS-232 (2 шт.), USB

ВНИМАНИЕ: необходимо соотв. программное обеспечение!

Количество реле: 4

Параметры контактов реле: 1 А 24 В / 0,5 А ~125 В

Суммарный ток по выходам Сирена, Лампа и Питание извещателей не должен

превышать: 300 мА

Внутренний электронный протокол в энергонезависимой памяти:

5000 событий
