Рельеф (-50 С...+80 С)

Назначение изделия

Извещатель охранный линейный двухпроводный РЕЛЬЕФ предназначен для охраны периметров различных объектов и выдачи тревожного извещения при пересечении зоны обнаружения нарушителем.

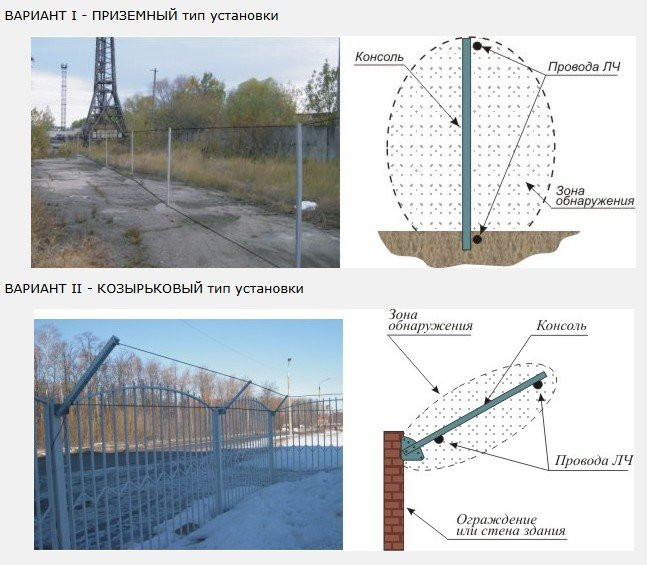

Принцип действия извещателя основан на создании объемной зоны обнаружения "козырькового" или "приземного" типов между двумя изолированными проводами, закрепленными параллельно друг другу на диэлектрических консолях. Провода образуют линейную часть (ЛЧ) извещателя. К одному концу ЛЧ подключается передатчик, а к другому приемник. Изменение параметров электромагнитного сигнала, распространяющегося от передатчика к приемнику при пересечении зоны обнаружения нарушителем вызывает тревожное извещение. Консоли размещаются с шагом 4...6 м по периметру.

Извещатель обеспечивает непрерывную круглосуточную работу.

Особенности

Применение в извещателе процессора позволило:

- ввести режим "ОБУЧЕНИЕ" (режим настройки без использования контрольных приборов);

- производить автоматическую самодиагностику работоспособности и индикацию короткого замыкания, обрыва, неправильно выбранной длины линейной части без дополнительных средств контроля;

- ввести индикацию неисправностей;

- повысить помехоустойчивость, защититься от воздействия неблагоприятных метеофакторов, движения мелких животных, посадки на провода линейной части птиц.

Выход: контакты реле или интерфейс RS-485 для включения извещателя в состав комплекса сигнализационного "ФОРТЕЗА-КС", что позволяет значительно расширить его функциональные возможности (дистанционное управление работой извещателя, возможность получения информации о состоянии извещателя и т. д.);

Зона обнаружения извещателя точно повторяет конфигурацию и рельеф рубежа охраны, что позволяет эффективно использовать извещатель на сильно пересеченной местности или на объектах, где нельзя организовать свободную от посторонних предметов зону обнаружения вдоль забора.

Работа в условиях воздействия сильных электромагнитных полей.

Работа извещателя на различных заграждениях, в том числе совместно с колючей проволокой.

Отсутствие привычных органов управления (тумблеров, перемычек, регуляторов чувствительности).

Новый дизайн электронных блоков, выполненных в виде консолей линейной части, что сводит к минимуму монтажные работы.

Возможность организации временных разрывов ЛЧ (например, для проезда машин).

Высокая ремонтопригодность линейной части извещателя.

Дистанционный контроль работоспособности.

Отсутствие необходимости специальной подготовки персонала для проведения работ по монтажу, пусконаладке и эксплуатации извещателя.

Защита от переполюсовки.

Наличие защиты от грозовых разрядов и высоковольтных наводок.

Поставка комплектов монтажных частей из двух типов материалов: деревянных или более "долговечных" стеклотекстолитовых.

Комплектация

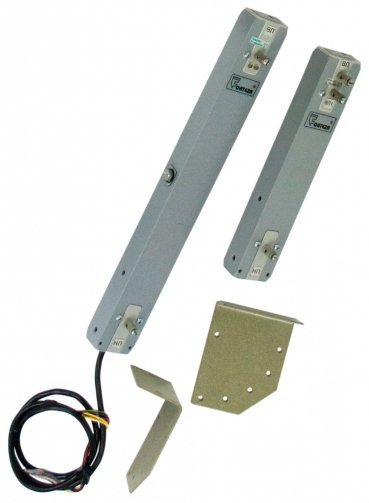

Блок передающий ПРД - 1 шт.

Блок приемный ПРМ - 1 шт.

КМЧ крепления блоков: кронштейн - 2 шт.; шурупы крепления кронштейна - 4 шт.; винты крепления ПРД и ПРМ к кронштейну М4х55 - 4 шт.; гайки М4 - 4 шт.; шайбы - 8 шт.

Руководство по эксплуатации - 1 шт.

Упаковка 1 шт.

Дополнительное оборудование

(241646) - Аттенюатор для Рельеф

(215982) - Заземлители для извещателя Рельеф (1 комп.= 2 шт)

(226778) - Провод ЛЧ (Рельеф), в качестве проводов линейной части извещателя РЕЛЬЕФ применяется провод ГСП-0,5 (одиночный провод П-274Н)

(006025) - П-274М, Чувствительный элемент. Провод с многопроволочными медными и стальными проводами (4 жилы медных + 3 жилы стальных) с полиэтиленовой изоляцией, 1 пара, 2,2х4,5 мм, сечение жил = 0,5 кв. мм, R = 65 Ом/км (500 м бухта)

(228158) - СОЕДИНИТЕЛЬ для Рельеф (неразъемный, комп.= 4 шт) используются в извещателях серии РЕЛЬЕФ для восстановления проводов линейной части при разрыве.

(242964) - СОЕДИНИТЕЛЬ-Р для Рельеф (разъемный, комп.= 4 шт) используются в извещателях серии РЕЛЬЕФ для создания возможности временного разъединения линейной части.

(215646) - КМЧ-СТ1, Кронштейн для крепления проводов линейной части к заграждению («козырек») или вдоль него («рубеж») состоит из стеклотекстолитового стержня длиной 0,9 м и металлического уголка

(223554) - КМЧ-СТ2, для крепления проводов линейной части извещателя РЕЛЬЕФ "приземным" типом, стеклотекстолитовый стержень длиной 1,8 м и метал.уголок
