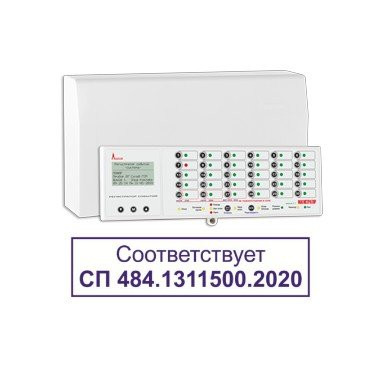

ППКУОП МАГИСТРАТОР (версия 3.2) Пульт контроля и управления

Назначение изделия
Прибор предназначен для организации централизованного контроля управления объектовыми приборами Гранд МАГИСТР различного исполнения, объединенных по сети RS-485 в комплексную систему безопасности с выдачей соответствующего светозвукового оповещения,
управления дополнительным оборудованием и передачей сигнала на ПЦН.

Прибор имеет две линии интерфейса RS-485 (внутренняя до 32 устройств и внешняя до 30 устройств через сетевой модуль ДПЛС).

Во внутреннюю линию можно подключать (длина линии до 500 м.):
- клавиатура «МАГИСТРАТОР» (версия 3.2) (поставляется в комплекте);
- клавиатура «Гранд МАГИСТР Кл» всех исполнений по количеству ШС (версия 3.х);
- клавиатура «Гранд МАГИСТР Кл ПУ8» (версия 3.х);
- клавиатура «Гранд МАГИСТР-125 Кл» (версия 3.х);
- клавиатура «Гранд МАГИСТР Кл ИУ» (версия 3.х);
- блок ключей «Гранд МАГИСТР БК» (версия 3.х);
- блок реле «Гранд МАГИСТР БР» (версия 3.х);
- блок автодозвона «Гранд МАГИСТР GSM/GSM2/GSM2 SMA » (версия 3.х);
- комбинированный сетевой адаптер «МАГИСТРАТОР СА+LAN» в качестве преобразователя интерфейсов, либо управления через интернет-браузер.

Во внешнюю линию можно подключать (длина линии до 2000 м.):
- ППКОП «Гранд МАГИСТР» (версия 3.х) всех исполнений по количеству ШС;
- ППКУП «Гранд МАГИСТР ПУ» (версия 3.х) всех исполнений по количеству зон;
- ППКУОП «Гранд МАГИСТР-125» (версия 3.х) в различной конфигурации;
Кольцевая топология подключения обеспечивает сохранение связи с приборам при обрыве линии и коротком замыкании.

Все объектовые приборы подключаются во внешнюю через сетевые адаптеры «МАГИСТРАТОР СА» (версия 3.2).
