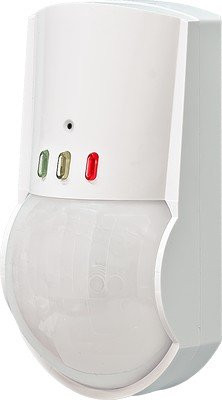

Орлан-Д (ИО 315-1/2)

Назначение изделия

Извещатель предназначен для использования в составе систем охранной сигнализации и установки в закрытых помещениях.

Извещатель совмещает в себе два независимых канала обнаружения:

- пассивный звуковой канал;

- пассивный оптико-электронный инфракрасный канал.

Акустический канал предназначен для обнаружения разрушения строительных конструкций, выполненных с использованием листовых стекол:

- обычного марок М4 М8 по ГОСТ 111-2001 толщиной от 2,5 до 8 мм;

- закаленного по ГОСТ 5727-88 толщиной от 3 до 6 мм;

- армированного по ГОСТ 7481-78 толщиной 5,5 и 6 мм;

- узорчатого по ГОСТ 5533-86 толщиной от 3,5 до 7 мм;

- трехслойного («триплекс») по ГОСТ 5727-88 толщиной от 4 до 7,5 мм;

- ударостойкого стекла, соответствующего классам защиты А1, А2 или А3 по ГОСТ Р 51136-2008, толщиной от 4 до 8 мм (покрытого защитной полимерной пленкой или трехслойного типа «триплекс»);

- стеклопакетов однокамерных и двухкамерных по ГОСТ 24866-99;

- стеклянных пустотелых блоков по ГОСТ 9272-81 с последующим формированием извещения о тревоге размыканием цепи шлейфа сигнализации прибора приемно-контрольного или системы передачи извещений контактами исполнительного реле АК канала.

ИК канал предназначен для обнаружения проникновения нарушителя в охраняемое помещение (перемещения в охраняемой зоне) с последующим формированием извещения о тревоге размыканием цепи ШС ППК или СПИ контактами исполнительного реле ИК канала.

Особенности

- обеспечивает устойчивость к перемещению домашних животных весом до 20кг по ГОСТ Р 50777;

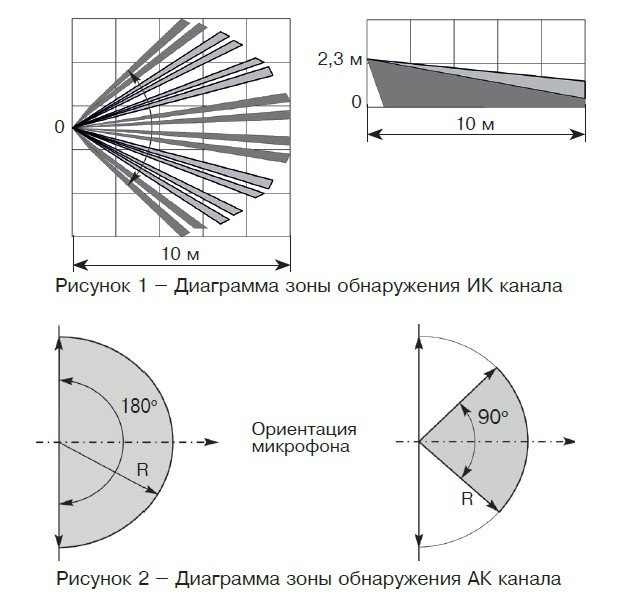

- объемная зона обнаружения;

- сферическая линза, обеспечивающая зону обнаружения без искажений, высокую собирающую способность;

- наличие экрана защиты пироприемника от насекомых;

- контроль вскрытия корпуса;

- микропроцессорная обработка сигнала;

- световая индикация состояния каналов обнаружения и возможность ее отключения;

- выбор чувствительности акустического канала;

- дискретная регулировка обнаружительной способности инфракрасного канала:

Режим 10 кг - максимальная дальность 10 м, устойчивость к перемещению животных до 10 кг (кошки, собаки комнатно-декоративных пород);

Режим 20 кг - максимальная дальность 8 м, устойчивость к перемещению животных до 20 кг (собаки средних размеров).

- световая индикация состояния каналов обнаружения и возможность ее отключения;

- индикация «памяти тревоги»;

- контроль напряжения питания;

- раздельные выходы на ШС по АК и ИК каналам;

- возможность установки на стене или потолке помещения (наличие кронштейна);

- извещатель выдает тревожное извещение размыканием шлейфов сигнализации контактами исполнительных реле отдельно по АК и ИК каналам.
