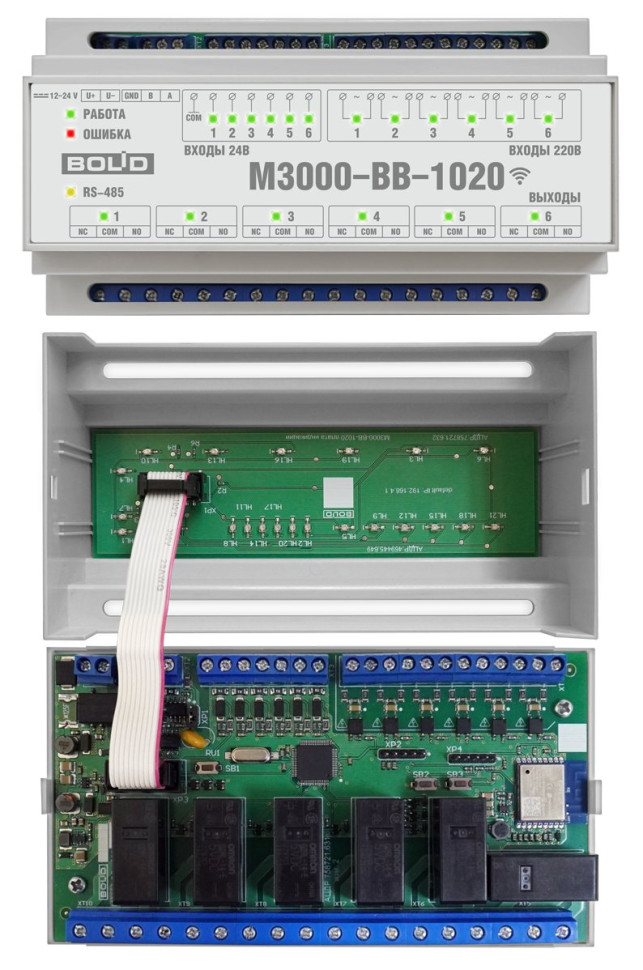

М3000-ВВ-1020

Назначение изделия

Модуль управления освещением «М3000-ВВ-1020» по протоколу Modbus с дополнительным Wifi интерфейсом предназначен для автоматизации управления системами освещения, а также инженерными системами.

Поддерживает обмен данными по интерфейсу RS485 и протоколу ModbusRTU а при подключении к Wi-Fi по протоколу Modbus_over_tcp и в браузере по http.

Позволяет организовать как сетевое управление нагрузками, так и локальное, предоставляя гибко изменяемый интерфейс управления 6-ю дискретными выходами (перекидные реле) и контроль 6-ти дискретных входов типа «сухих контактов» и 6-ти входов контроля наличия 220 вольт.

Особенности

- обмен данными по интерфейсу RS-485 и работа в сетях Wi-Fi. Как ведомое устройство модуль поддерживает обмен данными по протоколу Modbus RTU/ASCII, Modbus OverTCP;

- дискретные входы контроля наличия 220 вольт;

- дискретные входы типа «сухой контакт»;

- локальное управление 6-ю выходными реле, в том числе с формированием логики «сигнальное реле»;

- набор из 7 логических функций с программируемыми задержками раздельно для каждого дискретного выхода;

- сетевое и комбинированное управление выходными реле;

- формирование ШИМ-сигнала с настраиваемым периодом раздельным для каждого выхода;

- веб-интерфейс для настройки и конфигурирования прибора;

- отдельный настраиваемый графический веб-интерфейс для управления дискретными выходами и контролем состояния дискретных входов с возможностью загрузки собственных графических элементов;

- возможность автоматической установки определённого состояния дискретных выходов при отсутствии обращений к модулю со стороны ведущего устройства в течение заданного времени.
