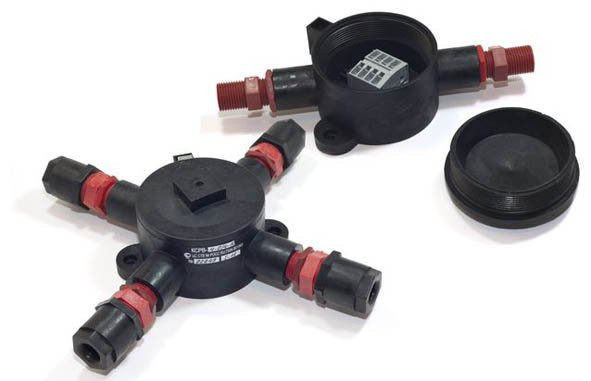

КСРВ-3 Коробка коммутационная взрывозащищенная

Назначение изделия
Взрывозащищенные соединительные коробки КСРВ - предназначены для выполнения соединений (разветвлений) сигнальных и силовых цепей во взрывоопасных зонах класса 1 и ниже (по ГОСТ IEC 60079-10-1-2013) кабелями круглого сечения диаметром от 5мм до 10 мм.
Взрывозащищенность коробок обеспечивается видом взрывозащиты "взрывонепроницаемая оболочка d" по ГОСТ IEC 60079-1-2013, маркировка взрывозащиты 1Ex db IIB T6 Gb по ГОСТ 31610.0.
Коробки имеют варианты исполнения на 2, 3, 4 кабельных ввода.

Используемые клеммные колодки позволяют подключать к каждому контакту провод общим сечением 0,08...2,5 мм2

Взрывозащищенные соединительные коробки КСРВ применяются в частности для выполнения соединений с целью наращивания в пределах взрывоопасной зоны кабеля питания взрывозащищенных оповещателей СКОПА и ЗОВ.

Исполнения коробок без клеммных зажимов и резиновых уплотнений кабельных вводов являются Ех-компонентами по ГОСТ 31610.0 и могут быть использованы в соответствии с ограничениями, накладываемыми на них требованиями указанного стандарта.

ЗАМЕЧАНИЕ: Способ прокладки и тип кабельных линий в пределах взрывоопасной зоны должны соответствовать ГОСТ IEC 60079-14.

Система обозначения при ЗАКАЗЕ взрывозащищенных коробок КСРВ:

Коробка КСРВ-Х -К-W+YШ(Т или М)+ZШБМ(12 или 15) СПР.305177.001 ТУ», где:

- Х - количество кабельных вводов коробки;

- Y - количество штуцеров с наружной трубной (Т) или метрической (М) резьбой ;

- Z - количество штуцеров для бронекабеля/металлорукава наружным диаметром 12мм или 15мм;

- К - наличие клеммной колодки (при заказе коробки без клеммной колодки буква «К» не ставится);

- W - количество уплотнительных колец типа «Б» (для кабеля наружным диаметром 5...7мм) (принимает значение от 1 до 4, при отсутствии необходимости в уплотнительных кольцах типа «Б» цифра не ставится).

Пример обозначения: «КСРВ-3-К-1+2ШТ+1ШБМ15 СПР.305177.001 ТУ» - коробка с 3-мя кабельными вводами в двух из которых штуцера для трубы, в одном - штуцер для бронекабеля, с клеммной колодкой и одним кольцом типа «Б».

Примечание:
а) для коробки с двумя кабельными вводами расположенными под 90º в обозначение вводится буква «У», например: «Коробка КСРВ-2У-К+ 1ШТ+1ШБМ12 СПР.305177.001 ТУ»;
б) по умолчанию коробки комплектуются уплотнительными кольцами типа «А» (для кабеля диаметром 7...10 мм).

ВНИМАНИЕ! Маркировка коробок отличается от обозначения при их заказе и соответствует Техническй Документации.

Система обозначений введена для удобства заказа коробок КСРВ, так как учитывает все необходимые параметры. При поставке коробок, входящие в их состав штуцера учитываются в бухгалтерских документах отдельными позициями.
Особенности
взрывозащищенное исполнение
корпус из ударопрочной антистатической пластмассы
быстрозажимные клеммы WAGO
возможность использования в системах как с трубной разводкой, так и с разводкой бронекабелем
использование кабелей круглого сечения диаметром 5...10 мм
работа в жестких климатических условиях
