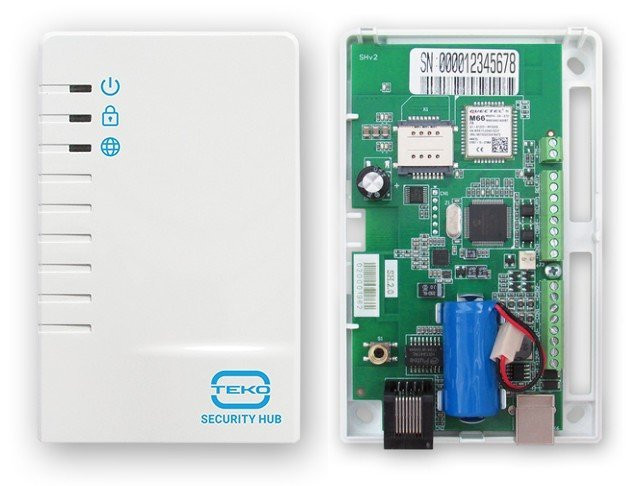

Контроллер Security Hub (2.0)

Назначение изделия

Предназначен для организации охранной, пожарной, тревожной, аварийной и других видов сигнализации в составе программно-аппаратного комплекса (ПАК) «Астра» (в комплекс входят сервер, объектовые устройства, мобильное приложение, веб-приложение, автоматизированное рабочее место пульта централизованной охраны (АРМ ПЦО)).

Особенности

- обеспечивает регистрацию и обработку состояний 30 беспроводных датчиков системы Астра-РИ-М (выпуска с декабря 2015 г);

- обеспечивает обмен информацией с мобильным и веб приложениями через сервер:

по проводному каналу, через разъем типа RJ45 (Ethernet 10 BASE-T) и сеть провайдера,

по беспроводному каналу, через SIM-карту (GPRS/EDGE) оператора сотовой связи стандарта GSM;

- настройка и обслуживание контроллера производится с помощью АРМ ПЦО или мобильного или веб приложения и встроенной в него пошаговой инструкции пользователя. Мобильное приложение «Security Hub» устанавливается из магазина приложений, программное обеспечение для АРМ ПАК «Астра» загружается с сайта https://cloud.security-hub.ru/wiki или по ссылке во вкладке Скачать;

- электропитание контроллера осуществляется от трех независимых источников в любой комбинации:

от основного источника электропитания c номинальным напряжением 12 В через клеммы +12V-,

от резервного источника электропитания c номинальным напряжением 12 В через клеммы +12VR-,

от бытовой сети 230 В 50 Гц через сетевой адаптер (не входит в комплект поставки) и порт USB;

- осуществляется непрерывный контроль и оповещение о текущем состоянии электропитания;

- для обеспечения резервирования электропитания внутри контроллера имеется литий-ионная (Li-Ion) аккумуляторная батарея (АКБ) типоразмера 2/3 A с номинальным напряжением 3,7 В, емкостью 600 или 700 мА/ч (в зависимости от текущей комплектации) и разъем для подключения АКБ. При питании от АКБ обеспечивается связь только по беспроводному каналу GSM;

- контроллер имеет встроенный вход Touch Memory (ТМ) для подключения считывателя ключей стандарта «iButton» и/или клавиатуры «Астра-КТМ-С». Коды ТМ регистрируются из АРМ ПЦО и пользовательских приложений;

- контроллер имеет 4 программируемых входа (+CON1-, +CON2-, +CON3-, +CON4-) для подключения проводных датчиков охранного, пожарного и технологического типов;

- контроллер имеет два встроенных сигнальных реле с программируемыми режимами работы;

- клеммы CONx- могут быть запрограммированы как выход "открытый коллектор" для подключения сирены и сигнальной лампы (например, Астра-10 исп. М2).

Дополнительное оборудование

Источник питания

(266088) - Астра-712/0 исп. 1А, Источник питания

(284704) - ETALON FORS 1207, Аккумулятор


Устройства управления

(221559) - КТМ-Н пластик, сч-ль ключей ТМ, накладной (Порт TM вар.3)

(207627) - Ключ SB 1990 A TouchMemory (черный), Идентификатор

(286781) - Астра-КТМ-С (планар), Клавиатура проводная

(286455) - Астра-8121, Пульт контроля и управления радиоканальный

(251075) - Астра-РИ-М РПДК (ИО 10110-1), Радиобрелок


Пожарные извещатели

(320440) - Астра-421 исп. РК (сигнализатор)


Охранные извещатели

(251071) - Астра-3321, Извещатель охр.точечный магнитоконт

(251070) - Астра-3221, Извещатель тревожной сигнализации радиоканальный

(251072) - Астра-5121, Извещатель ИК-объёмный радиокан. с защитой от животных

(250501) - Астра-5131 исп.А, Извещатель ИК-объёмный радиокан.

(251073) - Астра-5131 исп.Б, Извещатель ИК-штора радиокан.

(250381) - Астра-5131 исп.Ш, Извещатель ИК-штора радиокан.

(251074) - Астра-6131, Извещатель разбития стекла

(248951) - Астра-7 исп. РК, Извещатель ИК-объёмный потолочный радиокан.

(249195) - Астра-8 исп. РК, Извещатель совмещ. ИК-обёмный+разбития стекла радиокан.


Оповещатели и исполнительные устройства

(270861) - Астра-2331, Оповещатель свето-звуковой радиоканальный

(019343) - Астра-10М исп.2, оповещатель светозвуковой проводной

(270866) - Астра-8231, Блок релейный радиоканальный

(284550) - Астра-8731, Розетка управляемая радиокан.


Технологические извещатели

(255840) - Астра-3731, Датчик температуры

(230539) - Астра-361 исп. РК, Извещатель утечки воды радиоканальные

(207077) - Астра-361, Извещатель утечки воды проводной, подключается к Астра-3321
