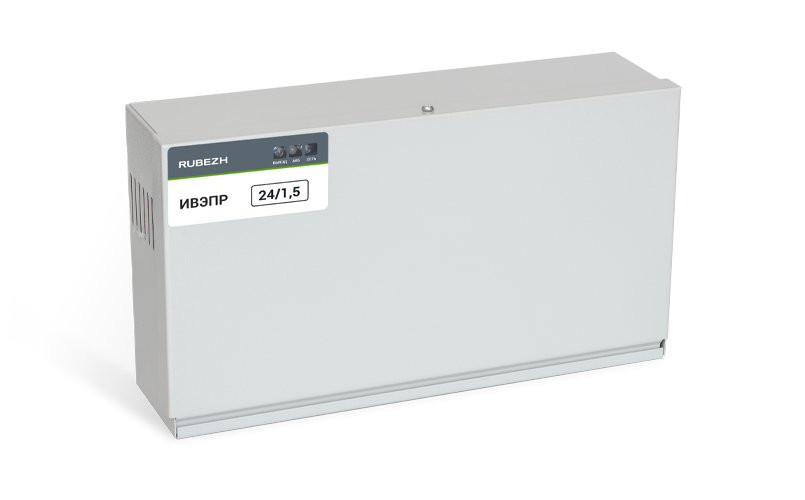

ИВЭПР 24/1,5 2х7-Р БР

Назначение изделия

Импульсный источник питания ИВЭПР 24/1,5 предназначен для стабильного бесперебойного электропитания систем охранной и пожарной сигнализации, пожаротушения, дымоудаления и оповещения. Источник питания выполнен в металлическом корпусе с возможностью установки двух 12-вольтовых АКБ ёмкостью 7 Ач (соединенных последовательно). В схеме ИВЭПР 24/1,5 применён «интеллектуальный электронный ключ», обеспечивающий контроль состояния АКБ и корректировку тока их заряда, что в совокупности с высоким КПД и низким тепловыделением источника обеспечивает полный срок службы АКБ. Отличается высокой надёжностью, расширенным диапазоном сетевого напряжения и пониженным уровнем высокочастотных помех. Источник сертифицирован на соответствие ГОСТ Р 53325-2009.

Особенности

- автоматический заряд АКБ при наличии сети переменного тока;

- автоматический переход на работу от АКБ при снижении сетевого напряжения ниже минимального рабочего значения и возврат на питание от сети при восстановлении сетевого напряжения;

электронную защиту от переполюсовки при подключении АКБ и замыкания клемм присоединения АКБ. При работе от сети переполюсовка или замыкание клемм АКБ не влияет на выходное напряжение;

- защиту аккумуляторных батарей от глубокого разряда путём отключения АКБ от нагрузки при снижении напряжения на АКБ ниже определённого значения. При отсутствии сетевого напряжения после подключения исправной, заряженной АКБ источник выходит на заданный режим выходного напряжения автоматически;

- электронную защиту источника от короткого замыкания и перегрузок по току. После устранения режима короткого замыкания или перегрузки источник автоматически восстанавливает выходное напряжение;

- источник имеет встроенную термозащиту, обеспечивающую отключение нагрузки при перегреве элементов источника вследствие длительной работы при повышенной нагрузке и (или) при повышенной температуре окружающей среды;

- защиту схемы источника от повреждений при скачках сетевого напряжения за счёт наличия металлоксидного варистора;

- защиту нагрузки от повышенного напряжения в случае неисправности схемы стабилизации источника путем отключения выходного напряжения.


ИНФОРМАТИВНОСТЬ

На передней панели корпуса расположены индикаторы наличия сетевого напряжения («СЕТЬ»), выходного напряжения («ВЫХОД») и состояния АКБ («АКБ»).

Индикатор СЕТЬ:

- при наличии сети 230 В - светится зеленым светом;

- при отсутствии сети 230 В - не светится.

Индикатор АКБ:

- при наличии исправных и заряженных АКБ - светится зеленым цветом;

- при разряде АКБ на 80% светится оранжевым светом (режим «предварительный разряд»);

- при отсутствии/разряде/ неправильном подключении (переполюсовке) АКБ - светится красным цветом.

Индикатор ВЫХОД:

- при наличии напряжения на выходе (нет КЗ) - светится зеленым цветом;

- при отсутствии выходного напряжения - не светится.

В источнике предусмотрен сигнал «Авария» для передачи информации о наличии неисправности во внешние цепи в виде транзисторного ключа с формированием потенциала 27 В:

На выходе «Авария» присутствует напряжение +27 В если выполняются 3 условия:

- наличие сети 230 В;

- наличие исправных и заряженных АКБ;

- наличие выходного напряжения (нет КЗ).

При отсутствии любого из вышеперечисленного - напряжение 0 В (выход разомкнут). Допустимая нагрузка информационного выхода - до 50 мА.

В исполнении «-Р» информационный сигнал «АВАРИЯ» сделан в виде замыкающихся контактов электромеханического реле («сухой контакт»): при наличии всех трех вышеперечисленных условий - контакты реле замкнуты, при отсутствии любого из вышеперечисленного - разомкнуты.

Дополнительное оборудование

(237018) - БР 24 2х12, Бокс резервного питания

(237046) - БР 24 2х17, Бокс резервного питания

(251023) - БР 24 2х40, Бокс резервного питания
