ИП104 "Гранат - термокабель" GTSW-105-CP

Назначение изделия

Извещатель пожарный тепловой линейный ИП104 «Гранат - термокабель» служит для обнаружения превышения пороговой температуры как признака пожара по всей своей длине и предназначен для применения в системах пожарной сигнализации совместно с модулями «МИП» .


ИП104 «Гранат - термокабель» представляет собой кабель, который позволяет обнаружить источник перегрева в любом месте на всем его протяжении. Термокабель представляет собой единый датчик непрерывного действия и применяется в тех случаях, когда условия эксплуатации не позволяют установку и использование обычных датчиков, а в условиях повышенной взрывоопасности применение термокабеля является оптимальным решением.

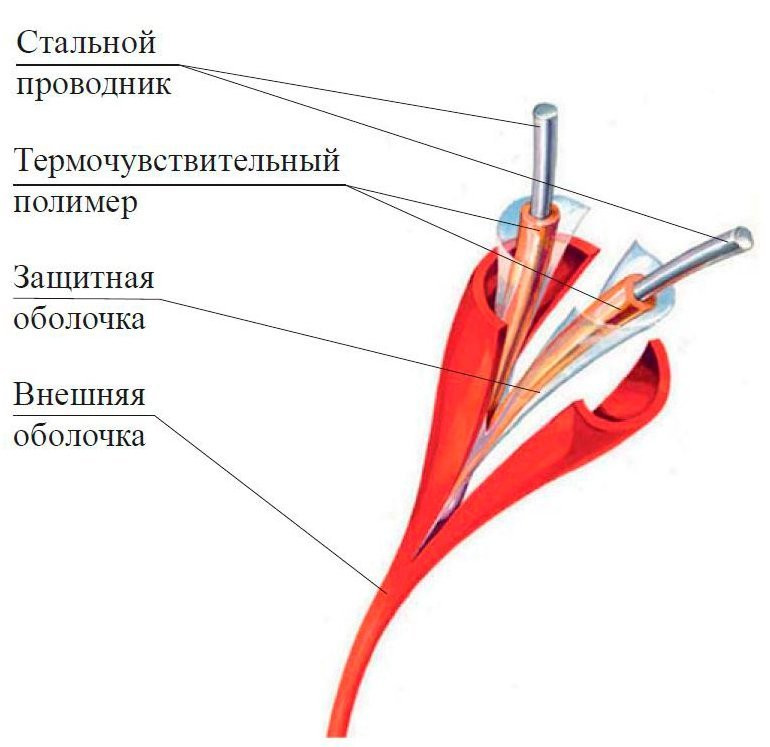

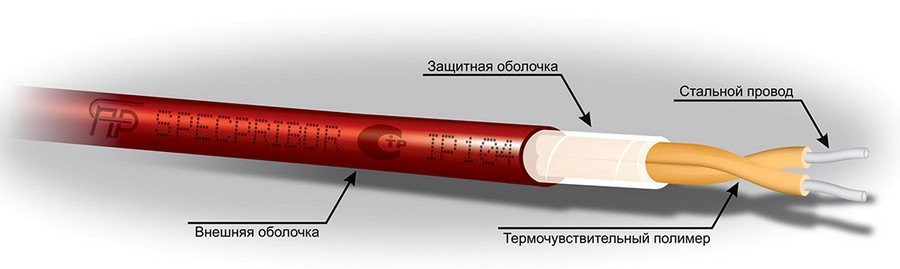

Линейный тепловой извещатель ИП104 «Гранат - термокабель» состоит из двух стальных проводников, каждый из которых имеет изолирующее покрытие из термочувствительного полимера. Проводники с изолирующим покрытием скручиваются для создания между ними механического напряжения, затем покрываются защитной оболочкой и помещаются в оплетку для изоляции от воздействия неблагоприятных условий окружающей среды.

Принцип действия термокабеля:

При достижении порогового значения температуры, под действием давления проводников, происходит разрушение изоляционного покрытия из теплочувствительного полимера, позволяя проводникам войти в контакт друг с другом. Это происходит в первой точке перегрева на трассе термокабеля. Для срабатывания извещателя не требуется ждать нагрева участка, имеющего определенную длину. Термокабель позволяет генерировать сигнал тревоги при достижении температурного порога в любой точке по всей длине кабеля.

Для контроля состояния извещателя пожарного линейного (термокабеля) по всей длине и выдачи дискретных сигналов о состоянии термокабеля во внешние цепи предназначены модули интерфейсные пожарные МИП. Модули имеют функцию контроля удаленного термокабеля, а так же (в вариантном исполнении) возможность индикации места сработки термокабеля с точностью до 1 метра.

Особенности

Устойчивый к агрессивным средам (химически стойкий) (Chemically Proof)


- высокая чувствительность на всем протяжении;

- пять температурных вариантов;

- высокая устойчивость к влажности, пыли, низким температурам и химическим реагентам;

- применение во взрывоопасных зонах;

- несложный монтаж;

- низкая инерционность;

- не требует обслуживания.

Дополнительная информация

Выпускаются три типа термокабеля ИП104 «Гранат - термокабель», отличающиеся друг от друга модельным типом и материалом, из которого сделана внешняя защитная оплетка, для использования в самых различных условиях окружающей среды.

Общего применения - термокабель имеет очень прочную экструзионную внешнюю защитную ПВХ оболочку, обеспечивающую полную и надежную защиту кабеля почти во всех условиях окружающей среды. Кабель этой серии является универсальным и хорошо подходит как для промышленного, так и для коммерческого использования. Термокабель заключен в влагостойкую внешнюю защитную оболочку, сохраняющую отличную гибкость при низких температурах окружающей среды.

-CP (Chemically Proof) - термокабель серии -CP имеет прочную внешнюю оболочку, устойчивую к воздействию большинства обычных химикатов*. Предназначен для широкого применения в промышленности и характеризуется высокой эластичностью, устойчивостью к истиранию, воздействию атмосферных условий и исключительной надежностью.

-WP (Weather Proof) - термокабель серии -WP имеет прочную внешнюю оболочку, устойчивую к воздействию солнечного ультрафиолета и различным осадкам.Предназначен для широкого применения в промышленности и характеризуется высокой эластичностью, устойчивостью к истиранию, воздействию атмосферных условий и исключительной надежностью функционирования при высоких температурах окружающей среды.
