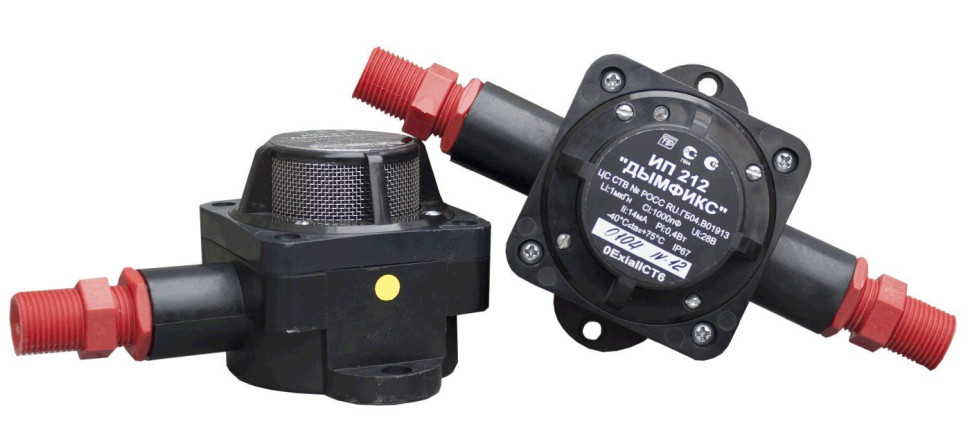

ИП 212 "Дымфикс" 1КВ, одновводный (оконечный)

Назначение изделия

Извещатель пожарный дымовой ИП212 «ДЫМФИКС» служит для обнаружения критического задымления как признака пожара и предназначен для применения в системах пожарной сигнализации взрывоопасных объектов.

ИП212 «ДЫМФИКС» по принципу действия является пороговым точечным оптико-электронным дымовым извещателем.

Электропитание извещателя и передача им извещений осуществляется по двухпроводному шлейфу сигнализации при напряжении 4...27 В.

Особенности

Извещатель формирует извещение о пожаре при повышении оптической плотности среды за счет появления дыма до уровня 0,05...0,2 дБ/м. После срабатывания извещатель автоматически возвращается в дежурный режим при снижении уровня оптической плотности среды ниже 0,05 дБ/м.

При срабатывании тревожное извещение передается комплексом двух сигналов:

- электрическим, выражающимся в увеличении тока через извещатель;

- световым, выражающимся в непрерывном свечении встроенного светодиода.

Извещатель может находиться в следующих режимах:

- дежурный режим - при уровне оптической плотности среды менее 0,05 дБ/м;

- режим пожара - при уровне оптической плотности среды от 0,05 до 0,2 дБ/м;

- режим неисправности - при критическом уровне фоновой засветки либо критическом снижении чувствительности, вызванных запыленностью дымовой камеры, а также при неисправности извещателя.

Дежурный режим извещателя отображается периодической (каждые 2 секунды) одной короткой световой вспышкой встроенного красного светодиода.

При неисправности извещение передается комплексом двух сигналов:

- электрическим - в виде кратковременного (на время около 5секунд) резкого снижении транзитного тока через извещатель каждые 10 минут;

- световым - в виде периодических (каждые 2 секунды) трех коротких световых вспышек встроенного светодиода.

Значение тока при срабатывании зависит от величины сопротивления внешнего дополнительного резистора, подключаемого к соответствующим клеммам.

Извещатель имеет функцию встроенной проверки работоспособности, при которой производится принудительный перевод извещателя из дежурного режима в режим срабатывания. Срабатывание активируется поднесением мощного магнита к наружной боковой поверхности корпуса. После снятия воздействия извещатель переводится обратно в дежурный режим.

Дополнительное оборудование

(219442) - Штуцер ШБМ12 под бронекабель/металлорукав 12 мм, трубу 3/4"

(277538) - Штуцер ШБМ15 под бронекабель/металлорукав 15 мм

(299878) - Штуцер ШМ под метрическую резьбу М20х1,5

(222727) - Штуцер ШТ под трубу 1/2"
