IC-SNMP/WEB

Назначение изделия

Плата расширения интерфейсов «Штиль» IC-SNMP/WEB предназначена для локального или удаленного мониторинга, настройки и тестирования оборудования «Штиль»:

- однофазных и трехфазных инверторных стабилизаторов напряжения серии «ИнСтаб» универсального (напольного/стоечного) исполнения мощностью 1 - 20 кВА;

- однофазных ИБП серий ST, SR, SW, STR мощностью 1 - 10 кВА.

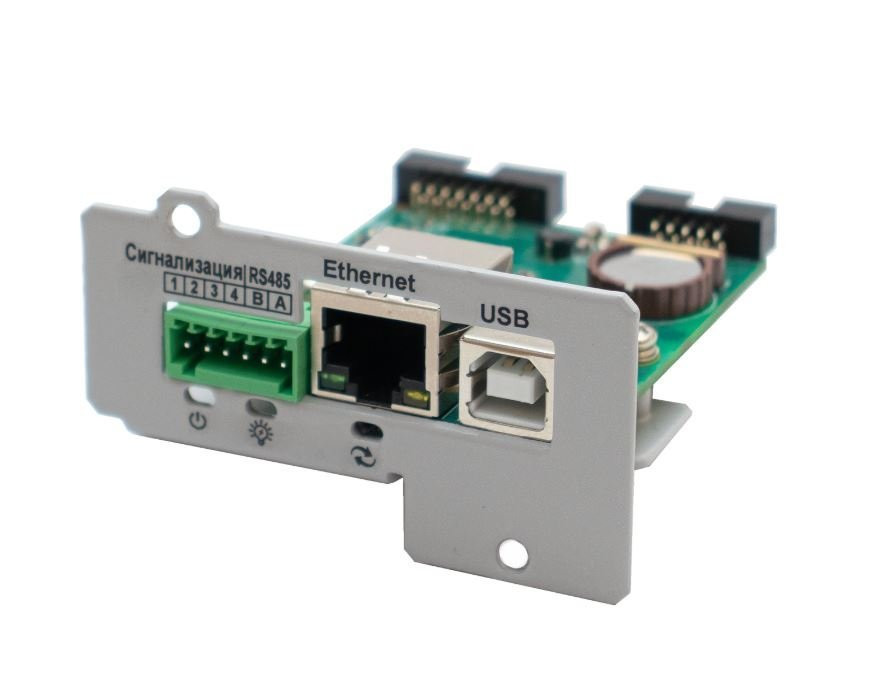

На фронтальной панели платы расширения расположены разъемы:

- USB - соединение с ПК;

- Ethernet (TCP/IP-адаптер) - соединение с ПК или сетевым коммутатором;

- «сигнализация» («сухие» контакты) - формирование сигналов об аварии сети, переходе в режим байпас и глубоком разряде батарей;

- RS-485 - мониторинг внешних устройств по проприетарному протоколу.


Под линейкой наружных разъемов находятся элементы индикации и управления:

- зеленый светодиод «Питание» - показывает режим работы/состояние ИБП/стабилизатора;

- синий светодиод «Связь» - индуцирует статус интерфейса между контроллером ИБП/стабилизатора и платой расширения;

- кнопка «Сброс» - выполняет перезагрузку ПО, а также сброс настроек к заводским параметрам.


Мониторинг и управление через модуль IC-SNMP/WEB можно выполнять двумя способами:

- при помощи специализированного ПО «ShtylDeviceManager»;

- через WEB-интерфейс, используя браузер.


При любом варианте подключения можно получать информацию о состоянии ИБП/стабилизатора и его параметрах, изменять настройки, просматривать журнал событий. Благодаря поддержке протокола SNMP, возможна настройка отправки извещений о важных событиях на четыре IP-адреса, выбранных пользователем.
