Гюрза-050ПЗ

Назначение изделия

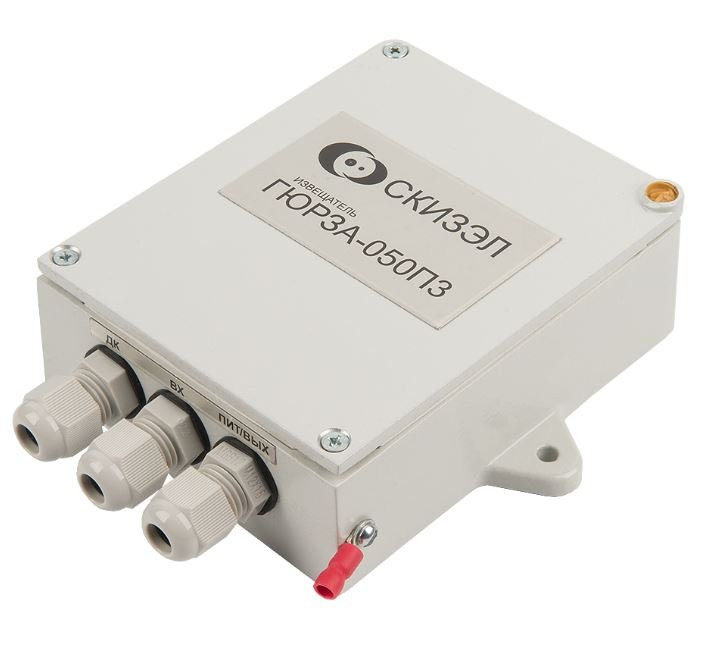

Извещатель охранный поверхностный пьезоэлектрический «Гюрза-050ПЗ» применяется для охраны предметов на объектах использования атомной энергии массой от 0,005 кг до 2 т:

• стеллажей;

• окон, дверей, ворот, калиток, решеток, металлических конструкций каркасного типа, шкафов, пирамид с оружием.


Извещатель формирует тревожное извещение при несанкционированных механических воздействиях на охраняемые предметы:

• снятие (сдвиг, смещение) охраняемого предмета с места;

• вскрытие или взлом окон и дверей, перелаз через ворота, ограждения, калитки;

• вырезание прутьев решетки (с толщиной прутка 10 мм и более), разбитие, вырезание или выдавливание стекла;

• распиливание, сверление элементов каркаса конструкций;

• перемещение людей по лестницам, трапам, мосткам, настилам, коридорам и т.д.

Чувствительные элементы - пьезоэлектрические сенсоры устанавливают, так, чтобы обеспечить механический контакт с охраняемым предметом. При механическом воздействии нарушителя на охраняемый предмет изменяется усилие воздействия предмета на сенсор. В результате чего, сенсор создает электрический сигнал, являющийся входным сигналом для блока обработки сигналов. Извещатель формирует «Тревогу» в виде размыкания контактов выходного оптореле. Совместим с любой приемно-контрольной аппаратурой.

Особенности

• высокая помехозащищенность при высокой обнаружительной способности;

• обнаружение подготовленных нарушителей;

• минимальная стоимость внедрения и эксплуатации;

• возможность скрытной установки сенсоров, создание «ловушек»;

• широкая сфера применения;

• возможность применения в условиях сильных электромагнитных полей, при действии сильных фоновых вибраций;

• возможность применения при низких температурах (до минус 60 0С) без подогреваемого шкафа, при низком энергопотреблении (ток потребления 1,5 мА), возможен «холодный старт»;

• простота настройки и эксплуатации;

• совместимость с любой приёмно-контрольной аппаратурой;

• высокая надежность. Гарантийный срок эксплуатации - 8 лет, срок эксплуатации - 16 лет.

Дополнительное оборудование

(251759) Сенсор СП-1, конструктивно сенсор представляет собой пьезоэлемент, помещенный в металлический корпус в форме «таблетки».

При охране отдельных предметов (групп предметов) сенсор СП-1 размещают под охраняемый предмет (или, например, витрину, подиум с охраняемыми экспонатами).

При размещении сенсора СП-1 под охраняемым предметом прямая нагрузка на сенсор не должна превышать 20 кг.

Сенсоры СП-1 могут быть использованы также при охране отдельных картин (одиночных, больших размеров, особо ценных). В этом случае сенсор (один или два в зависимости от размеров картины) закрепляют между стеной и рамой картины.

Устройство сенсора позволяет надежно регистрировать попытку изъятия охраняемых предметов. При воздействии на охраняемый предмет (попытке снятии или смещения) изменяется нагрузка на сенсор, что приводит к формированию сенсором сигнала, который регистрируется блоком обработки сигналов.


(251762) Сенсор СПК-1, конструктивно сенсор состоит из пьезоэлемента в металлическом корпусе и элементов крепления - скобы, струны и зажима.

Конструкция чувствительной части и способ крепления позволяют с помощью одного сенсора осуществлять как охрану отдельной картины (больших размеров и большого веса), так и охрану группы картин.

Сенсор закрепляют с помощью скобы на металлической струне, механически связанной со шнурами подвеса картин при помощи зажимов.

Натянутая струна воздействует на шток сенсора.

Принцип действия основан на возникновении электрического сигнала при изменении натяжения струны, пропорциональном приложенному усилию.

Устройство сенсора позволяет надежно регистрировать несанкционированное воздействие на охраняемые картины. При вертикальном воздействии на картину (снятии картины или вырезании полотна) изменяется натяжение шнура подвеса и струны, соответственно меняется давление на шток, что приводит к формированию сенсором сигнала, который регистрируется блоком обработки сигнала.


(251760) Сенсор СПП-1, конструктивно сенсор состоит из сенсора СП-1 и элементов крепления - основания и пружины.

Использование сенсора СПП-1 для охраны отдельных предметов аналогично использованию сенсора СП-1. Сенсор размещают под охраняемый предмет или подиум с экспонатами. Пружина сенсора должна быть прижата охраняемым предметом.

При охране оконных и дверных проемов сенсор размещают в выемке в неподвижной раме окна (коробке двери) или между проемом и решеткой. Пружина сенсора должна быть прижата створкой окна, полотном двери или решеткой.

Устройство сенсора позволяет надежно регистрировать попытку изъятия охраняемых предметов или попытки несанкционированного открывания створки окна (двери), выдавливания стекла, разрушения полотна двери и т.п. При воздействии на охраняемый предмет изменяется нагрузка на сенсор, что приводит к формированию сенсором сигнала, который регистрируется блоком обработки сигнала.

(246766) Сенсор СПП-1Г2, представляет собой сенсор СПП-1 в герметичном исполнении.

Устройство сенсора позволяет применять его для охраны окон, дверей, а также отдельных предметов как внутри, так и вне помещений.


(251761) Сенсор СПВ-1, конструктивно состоит из сенсора СП-1 и элементов крепления - основания и пружины. От сенсора СПП-1 сенсор СПВ-1 отличается длиной и формой пружины.

Сенсор СПВ-1 предназначен для преобразования механического воздействия на охраняемый объект в электрический сигнал при охране контура витрин с экспонатами.

Принцип действия основан на создании электрического сигнала при взаимном смещении охраняемых сторон витрины.

Сенсор размещают внутри витрины в углу и закрепляют между двумя смежными сторонами витрины.

Устройство сенсора позволяет надежно регистрировать попытку несанкционированного открывания створки, выдавливания стекла, разрушения полотна витрины и т.п. При воздействии на витрину изменяется нагрузка на сенсор, что приводит к формированию сенсором сигнала, который регистрируется блоком обработки сигналов.

(246767) Сенсор СПВ-1Г, представляет собой сенсор СПВ-1 в герметичном исполнении.


(251729) УО-050, оконечное устройство предназначено для обеспечения постоянного контроля целостности линии подключения сенсоров к БОС.

Конструктивно оконечное устройство представляет собой резистор, помещенный в экранированный корпус.


(251730) - РЧС-М, регулятор чувствительности сенсора внутреннего исполнения.

(251731) - РЧС-Т, регулятор чувствительности сенсора внешнего исполнения.

РЧС предназначен для индивидуальной регулировки чувствительности отдельных сенсоров или групп сенсоров в случае подключения к входу БОС более одного сенсора.

РЧС представляет собой регулируемый резистивно-емкостной делитель. В экранированном корпусе РЧС установлен магнитоуправляемый контакт для фиксации несанкционированного вскрытия.

РЧС размещают рядом с сенсорами, но в местах, доступных для регулировки.


(315052) - КВ6-Л, Комплект для охраны лёгких распашных ворот шириной до 6 метров (из сетки рабица, 3D-решётки и т.п.).

(315054) - КВ6-О, Комплект для организации обхода ворот кабельными линиями под землёй.

(315053) - КВ6-Т, Комплект для охраны тяжёлых распашных ворот шириной до 6 метров (из листового металла, кованных и т.п.).

(315055) - Кронштейн-Б1, Кронштейн крепления БОС извещателей Гюрза серий ПЗ, ПЗВ, П, ПЗР и исполнения 1 к круглым столбам 40...108 мм или квадратным столбам 40х40...100х100 мм.
