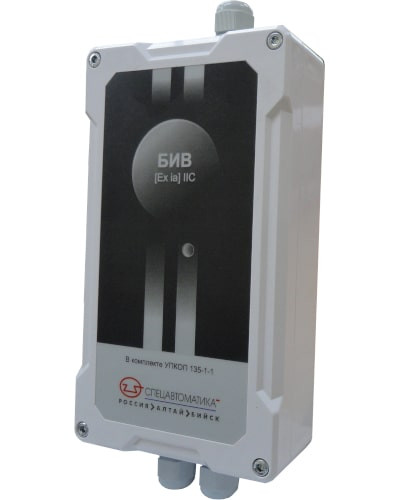

БИВ v6.1 (Exia)IIC (в комплекте УПКОП 135-1-1)

Назначение изделия

Устройство УПКОП135-1-1 предназначено для подключения к приборам приемно-контрольным охранно-пожарным (далее по тексту - приборы или ППКОП), обеспечивает:

- контроль и перезапрос состояния одного искробезопасного шлейфа пожарной и (или) охранной сигнализации (ШСia) с контактными и бесконтактными токопотребляющими извещателями;

- выдачу тревожных извещений в шлейф сигнализации ППКОП в случае неисправности, вскрытия корпуса либо срабатывания извещателей в искробезопасной цепи.


УПКОП 135-1-1 состоит из блока интерфейсного взрывозащищенного (БИВ) и элемента выносного (ЭВ).

БИВ (составная часть устройства УПКОП 135-1-1) предназначен для установки только вне взрывоопасных зон, выполняет интерфейсную гальваническую развязку искробезопасных цепей от цепей общего исполнения, обеспечивает контроль искробезопасного шлейфа пожарной и (или) охранной сигнализации, с включенными в него пожарными и (или) охранными извещателями и (или) элементом выносным (ЭВ) с уровнем взрывозащиты "iа" по ГОСТ22782.5-78, для взрывозащищенного электрооборудования группы II, подгруппы IIС по ГОСТ12.2.020-76, ГОСТ22782.5-78 и имеет маркировку взрывозащиты: БИВ ЕхiаIIС В КОМПЛЕКТЕ УПКОП135-1-1.

Особенности

- трансляция команды сброса шлейфа ППКОП в искробезопасный шлейф;

- совместимость по искробезопасным параметрам с большинством изделий - Uо=18,9 В, Iо=49 мА;

- расширен диапазон напряжения питания 8-30В, уменьшено токопотребление;

- возможность адаптации под тип ППКОП и условия работы:

_выбор типа шлейфа (универсальный, на уменьшение сопротивления, на увеличение сопротивления);

_возможность изменения длительности сброса по шлейфу для токопотребляющих извещателей (для восстановления в исходное состояние и проверки ложных срабатываний);

- возможность выбора времени интегрирования сигнала от извещателей (для повышения помехоустойчивости).

- полная совместимость с БИВ v5.
