Астра-РИ-М РР

Назначение изделия

Предназначен для работы в качестве расширителя беспроводных зон в составе системы с центральным ППКОП Астра серии Pro (Астра-712 Pro, Астра-8945 Pro) для увеличения емкости системы, контроль радиоустройств разных типов системы Астра-РИ-М под управлением центрального ППКОП а так же для информационного обмена с центральным ППКОП по интерфейсу RS-485

Особенности

ВНИМАНИЕ! РР не обеспечивает требования ГОСТ 53325 в полном объеме, поэтому не может быть использован для пожарных систем. Пожарные извещатели Астра-4511, Астра-421РК, Астра- 431РК могут работать с РР в качестве сигнализаторов, что может быть использовано для охранных сигнализаций квартир и частных домов.


Информативность

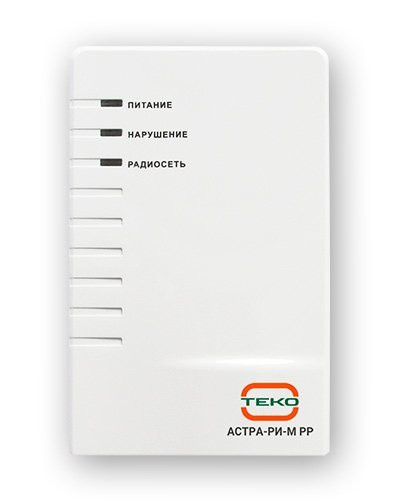

3 трехцветных индикатора:

- индикатор «ПИТАНИЕ» - состояние питания,

- индикатор «НАРУШЕНИЕ» - собственное состояние расширителя, включая состояние зарегистрированных в нем устройств,

- индикатор «РАДИОСЕТЬ» - передача/прием информации в радиосети;

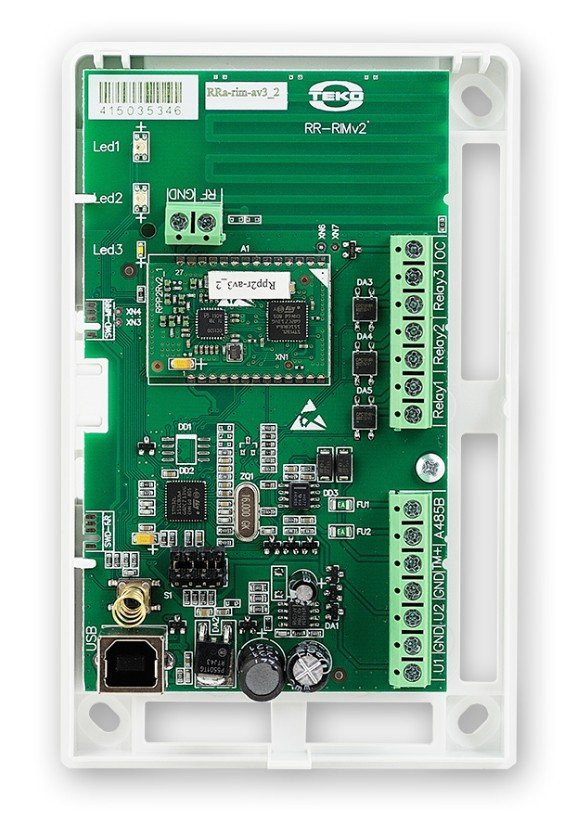

- «А 485 В» - вход/выход интерфейса проводной связи RS-485;

- 4 универсальных программируемых выхода:

- «Relay 1» - «Relay 3» - обеспечивают коммутацию нагрузки не менее 0,1 А/100 В,

- «OC» - «открытый коллектор», обеспечивает коммутацию нагрузки 0,5 А/27 В

Дополнительное оборудование

Источник питания

(008513) - БИРП-12/1.6, Источник питания

(284704) - ETALON FORS 1207, Аккумулятор


Устройства управления

(251075) - Астра-РИ-М РПДК (ИО 10110-1), Радиобрелок


Пожарные извещатели

(320440) - Астра-421 исп. РК, Сигнализатор пожарный дымовой


Охранные извещатели

(251071) - Астра-3321, Извещатель охр.точечный магнитоконт

(251070) - Астра-3221, Извещатель тревожной сигнализации радиоканальный

(251072) - Астра-5121, Извещатель ИК-объёмный радиокан. с защитой от животных

(250501) - Астра-5131 исп.А, Извещатель ИК-объёмный радиокан.

(251074) - Астра-6131, Извещатель разбития стекла


Технологические извещатели

(255840) - Астра-3731, Датчик температуры

(207077) - Астра-361, Извещатель утечки воды проводной, подключается к Астра-3321


Оповещатели и исполнительные устройства

(019343) - Астра-10М исп.2, оповещатель светозвуковой проводной

(284550) - Астра-8731, Розетка управляемая радиокан.

(222657) - Астра-823, Блок релейный, 4 реле, подключается по RS-485

(254529) - Астра-824, Блок сигнальных выходов, 8 "ОК", подключается по RS-485

(228623) Астра-863 исп.А, Блок индикации состояния извещателей, 48 индикаторов
