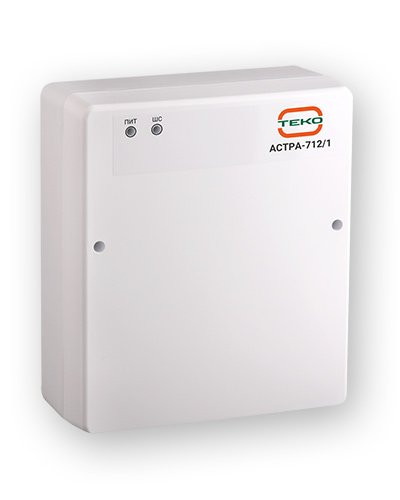

Астра-712/1

Назначение изделия

- контроль состояния 1 шлейфа сигнализации (ШС) с включенными охранными или технологическими извещателями;

- управление средствами оповещения;

- выдача тревожных извещений на ПЦН через релейный выход;

- выдача информации по линии расширения на релейные блоки Астра-822, блоки индикации Астра-861;

- обеспечение питающим напряжением активных извещателей и других устройств.

Особенности

* постановка на охрану/снятие с охраны осуществляется:

- с использованием ключей Touch memory (ТМ) или устройств, генерирующих код формата ТМ, (РР Астра-РИ-М, клавиатура Астра-КТМ-С). Количество регистрируемых идентификаторов ТМ - 28. Регистрация идентификаторов ТМ с помощью кнопки ТМ или с ПК.

- с использованием переключателя или кнопки с фиксированными состояниями “замкнут/разомкнут” (кнопка входит в комплект поставки);


* обеспечивается работа ШС по типам "охранный " или "технологический".

В ШС могут быть включены:

- извещатели и приемно-контрольные приборы, имеющие выход типа сухой контакт (релейный) и работающие на замыкание или размыкание;

- извещатели, питающиеся по шлейфу напряжением не менее 9 В и максимальным остаточным напряжением на сработавшем извещателе не более 6 В;


* контроль ШС типа "охранный" производится по сопротивлению в жестких границах состояний ШС "норма", "нарушение". Распознавание состояния ШС "неисправность " не производится;


* контроль ШС типа "технологический” производится по сопротивлению в жестких границах состояний ШС "норма ", "нарушение ", "неисправность ", "внимание ";


* силовой выход для обеспечения питанием устройств оповещения, устройств оконечных РСПИ и других потребителей большого тока непосредственно от АКБ;


* установка основных режимов работы осуществляется с помощью перемычек на плате прибора и предусматривает выбор:

- режима настройки (перемычки или ПК),

- отключение линии расширения,

- способа постановки на охрану (ТМ или КН),

- включение режима автоперевзятия,

- выбор режимов работы ШС ( "охранный " - "технологический"),

- времени задержки на вход/выход;


* наиболее полная реализация возможностей ППКОП осуществляется программированием с ПК:

- выбор набора необходимых функций (ПО Flasher),

- определение режимов работы выбранного набора функций (ПО Pconf-712);


* подключение к ПК обеспечивается блоком сопряжения Астра-983.

Комплектация

Прибор приемно-контрольный охранный 1 шт.

Выключатель кнопочный 1 шт.

Предохранитель 220 В 160 мА 1 шт.

Винт 4 шт.

Дюбель 4 шт.

Руководство по эксплуатации 1 экз.

Дополнительное оборудование

(208444) - Астра-983, блок сопряжения с компьютером (USB)

(004385) - Астра-822, модуль сигнальных реле

(004287) - Астра-861, модуль выносных индикаторов
