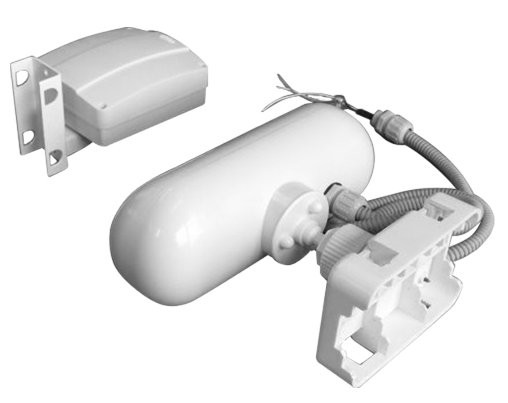

Амир-40-01

Назначение изделия

Однопозиционный извещатель предназначен для обнаружения движения человека и используется в качестве средства охранной сигнализации на открытых площадках или в помещениях. Может устанавливаться вдоль заграждений и стен. Удобен для охраны крыш зданий и складов.


Извещатель представляет собой автоматический однопозиционный радиолокатор для обнаружения движения человека (пересечения охраняемой зоны) и предназначен для использования в качестве средства охранной сигнализации на открытых площадках или помещениях.


Извещатель имеет два варианта применения для охраны:


вариант «штора» обеспечивает оптимальные характеристики для обнаружения человека, двигающегося перпендикулярно плоскости ЗО;

вариант «площадь» оптимизирован для обнаружения человека, двигающегося в плоскости ЗО в тангенциальном направлении.

Особенности

Для отображения состояния извещателя по интерфейсу RS-485 на стационарном пункте охраны используется ПК.

Для настройки извещателя по интерфейсу RS-485 в полевых условиях на рубеже охраны используется ПН. В качестве ПН может быть использован любой мобильный ПК (ноутбук, нетбук и пр.) с операционной системой Windows XP (или выше) и установленным специализированным ПО. ПО на диске поставляются в комплекте

извещателя.

Для сопряжения интерфейса RS-485 c интерфейсом USB ПН или ПК используется преобразователь интерфейса RS-485/USB любых фирм-производителей. Преобразователь обязательно должен поддерживать скорость 115200 бит/с.

По дополнительному заказу в комплектность извещателя может быть введен преобразователь интерфейса USB/RS-485 VFD USB01 фирмы Delta c кабелем для подключения к ПН и ПК и программным драйвером.

Внимание! Извещатель не имеет внешних органов управления. Юстировка и настройка параметров извещателя может быть произведена только с помощью ПК или ПН по интерфейсу RS-485.
