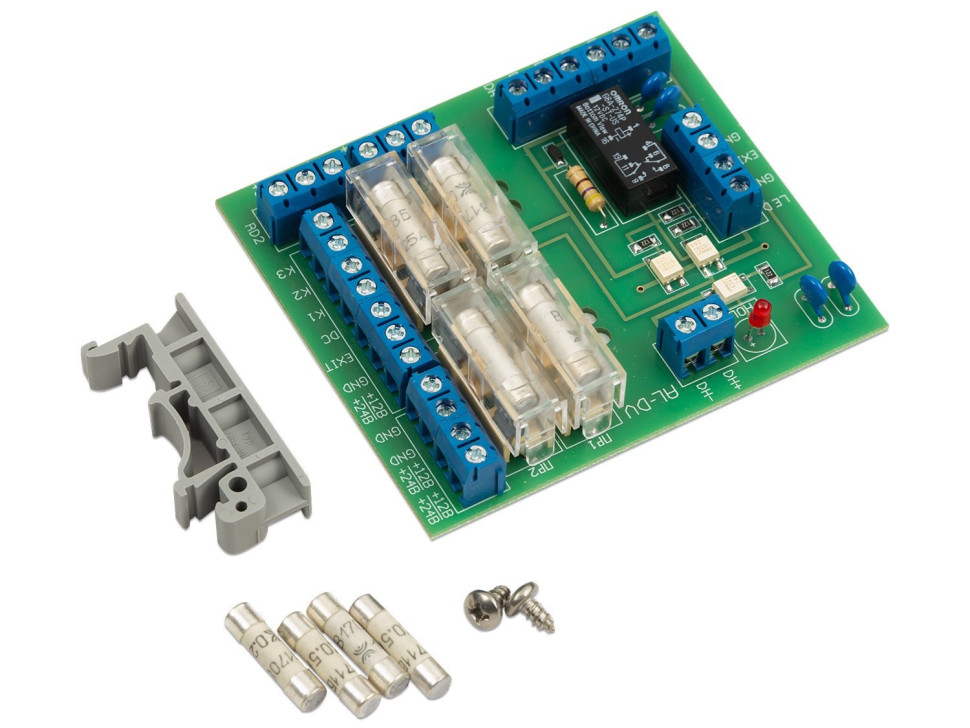

AL-DV-01-12 (MAL-DV)

Назначение изделия
Предназначен для применения в автономных и сетевых системах контроля доступа для сопряжения взрывозащищенного оборудования, находящегося во взрывоопасной зоне (электромагнитные замки, считыватели, приборы управления и индикации) с внешним невзрывозащищенным оборудованием (контроллеры доступа, источники питания и др.) и обеспечивает выполнение требований п.6 ГОСТ Р МЭК 60079-18-2008 в части применения защитных устройств для ограничения максимальной температуры поверхности взрывозащищенного оборудования с видом взрывозащиты «заливка компаундом» для взрывоопасных зон классов 1, 21, 2 и 22 (зон В-Iа, B-Iб, В-Iг и В-IIа по ПУЭ гл. 7.3).
Особенности
Изделие применяется как согласующее устройство и выполняет следующие функции:
- обеспечивает защиту от превышения тока потребления взрывозащищенным оборудованием. В качестве защиты используются плавкие предохранители. При превышении максимально допустимого тока потребления в два раза время срабатывания защиты не превышает 1 с;
- обеспечивает снятие остаточной намагниченности электромагнитного замка при его разблокировании (время размагничивания - не более 1,5 с);
- выполняет гашение импульсных выбросов напряжения в момент включения/выключения электромагнитного замка до уровня, не превышающего 36В для варианта исполнения AL-DV-01-12 и 64В для варианта AL-DV-01-24;
- выполняет оптоэлектронную развязку сигнала от кнопки «ВЫХОД», что обеспечивает помехоустойчивое управление на расстоянии до 100 метров;
- обеспечивает световую индикацию для встроенного в замок устройства контроля состояния на основе датчика Холла. По световой индикации возможно выполнение периодического мониторинга состояния рабочих поверхностей замка в процессе эксплуатации. Этот сигнал в виде замыкания «сухих контактов» передается во внешнюю систему охранной сигнализации.
