Проверка работоспособности линий связи адресных СПС во взрывоопасных зонах в Казахстане
Для обеспечения безопасности на объектах с взрывоопасными зонами в Казахстане требуется регулярная проверка работоспособности систем пожарной сигнализации (СПС) без прерывания технологических процессов. В Республике Казахстан нормативные требования к СПС регулируются национальными стандартами, такими как СТ РК 2.1-2018 «Нормы пожарной безопасности», а также отраслевыми стандартами, гармонизированными с международными нормами, включая ГОСТ Р 59638-2021. Данные стандарты обязывают проектные и эксплуатационные организации внедрять решения для безопасной и эффективной проверки СПС, включая устойчивость к единичным неисправностям линий связи.
Нормативные требования в Казахстане
В соответствии с СТ РК 2.1-2018 и требованиями, аналогичными ГОСТ Р 59638-2021, проектировщики и эксплуатирующие организации должны обеспечивать:
- Возможность проверки работоспособности СПС в процессе эксплуатации.
- Регулярные испытания для контроля исправности линий связи и устойчивости системы к неисправностям.
Основные методы испытаний включают:
- Контроль функционирования технических средств СПС.
- Проверку исправности линий связи.
- Комплексные испытания работоспособности системы.
Вне взрывоопасных зон проверка линий связи может выполняться путем отсоединения проводов от клемм, как указано в нормативных документах. Однако во взрывоопасных зонах, согласно требованиям безопасности Казахстана, вскрытие взрывозащищенных корпусов под напряжением запрещено. Остановка технологического процесса для удаления взрывоопасных веществ связана с высокими экономическими затратами, особенно учитывая периодичность проверок: комплексные испытания проводятся ежегодно, а контроль приемно-контрольных приборов (ППКП) в режиме «неисправность» — не реже одного раза в квартал.
Решение: имитатор обрыва и короткого замыкания ИМ-Ex-П

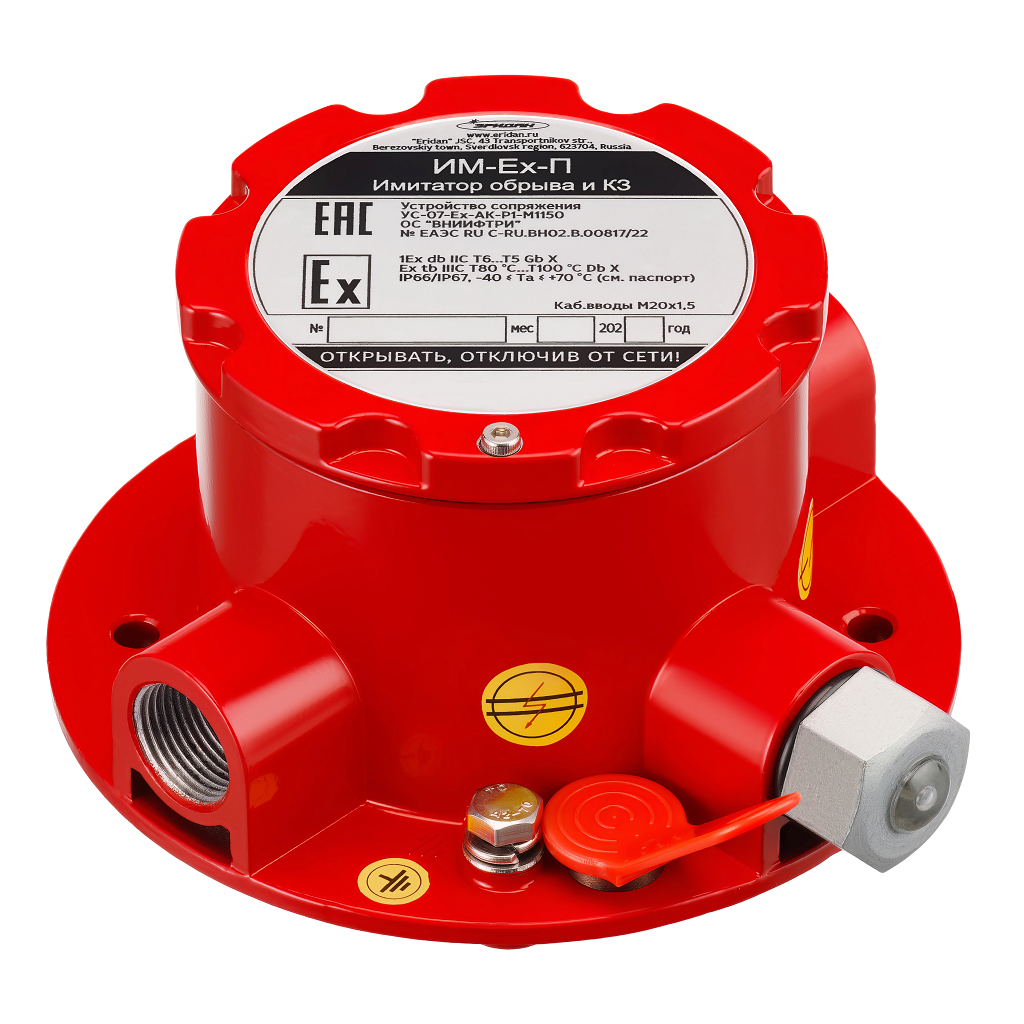

Для решения этой проблемы АО «Эридан» разработало сертифицированное устройство ИМ-Ex-П — имитатор обрыва и короткого замыкания, адаптированное для использования во взрывоопасных зонах Казахстана. Устройство позволяет проводить проверку работоспособности СПС без остановки производства и соответствует требованиям национальных и международных стандартов. ИМ-Ex-П обеспечивает:
- Регистрацию неисправностей линий связи на ППКП.
- Проверку работы изоляторов короткого замыкания.
- Подтверждение устойчивости СПС к единичной неисправности в соответствии с требованиями СТ РК 2.1-2018 и аналогичными пунктами ГОСТ Р 59638-2021.
ИМ-Ex-П совместим с адресными СПС, использующими любые протоколы, при условии электротехнической совместимости, что делает его универсальным решением для объектов в Казахстане.
Применение устройства
Имитатор ИМ-Ex-П позволяет оперативно проверить, что неисправность линии связи не выведет из строя значительную часть системы пожарной автоматики (СПА). Для активации проверки достаточно поднести магнит к соответствующей маркировке на корпусе устройства, что вызывает имитацию обрыва или короткого замыкания с одной стороны линии в зависимости от схемы подключения.
Устройство выпускается в двух модификациях:
- ИМ-Ex-П: с двумя кабельными вводами.
- ИМ-Ex-П-3: с тремя кабельными вводами для СПС с двухпроводными линиями связи.
Особенности применения в Казахстане
При проектировании СПС с использованием ИМ-Ex-П в Казахстане необходимо учитывать требования СТ РК 2.1-2018 и ГОСТ Р 59638-2021:
- Для радиальных линий связи имитация неисправности проводится за последним извещателем (ИП).
- Для кольцевых линий связи проверка осуществляется:
- Между зонами контроля СПС (ЗКСПС).
- Между ручными и автоматическими извещателями в одной ЗКСПС.
- За последним ИП в каждом ответвлении линии связи (при их наличии).
При использовании четырехпроводного подключения, характерного для СПС с открытыми протоколами (например, Modbus RTU по RS-485), ИМ-Ex-П позволяет одновременно проверять линии связи и питания, что соответствует требованиям устойчивости к единичным неисправностям.
Преимущества ИМ-Ex-П для Казахстана
- Соответствие стандартам: Устройство отвечает требованиям СТ РК 2.1-2018 и гармонизированным международным стандартам.
- Безопасность: Проверка проводится без вскрытия взрывозащищенных корпусов, что соответствует строгим нормам безопасности Казахстана.
- Экономия: Отсутствие необходимости останавливать технологический процесс, что особенно важно для крупных промышленных объектов, таких как нефтегазовые и химические предприятия.
- Универсальность: Совместимость с различными протоколами СПС, используемыми в Казахстане.
- Простота использования: Активация проверки с помощью магнита, что упрощает эксплуатацию.
Заключение
Имитатор обрыва и короткого замыкания ИМ-Ex-П — эффективное решение для выполнения нормативных требований СТ РК 2.1-2018 и ГОСТ Р 59638-2021 в Казахстане. Устройство обеспечивает безопасную и удобную проверку работоспособности линий связи адресных СПС во взрывоопасных зонах, минимизируя затраты и риски, связанные с остановкой производства. Это особенно актуально для промышленных объектов Казахстана, где бесперебойная работа технологических процессов имеет критическое значение.
